Нержавеющий гибкий металлорукав высокого давления PM013
МЕТАЛЛОРУКАВ ВЫСОКОГО ДАВЛЕНИЯ
Нержавеющий гибкий металлорукав . Стандартная гофра
МЕТАЛЛОРУКАВ РМ013
|
РМ013 - 00 |
РМ013 - 01 |
РМ013 - 02 |
|
Без оплетки |
1 слой оплетки |
2 слоя оплетки |
|
МЕТАЛЛОРУКАВ РМ013 Стандартная гофра |

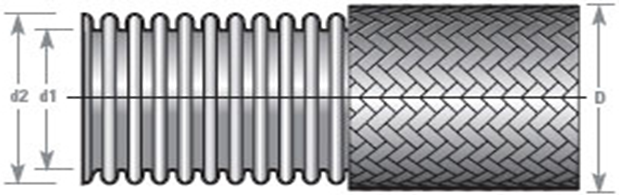

Размеры |
Радиус изгиба |
Испытательное давление |
Вес |
|||||
|
DN |
Серия |
d1 |
d2 D |
Допуск d1d2 D |
Статический |
Динамический |
Бар / при 20°С |
± 10 |
|
|
mm |
inch |
|
mm |
mm |
mm |
r min mm |
r n mm |
bar |
kg/m |
|
6 |
1/4" |
00 |
6,0 |
10,2 |
±0,3 |
15 |
140 |
43 |
0,151 |
|
01 |
11,6 |
25 |
300 |
0,196 |
|||||
|
180 |
|||||||||
|
02 |
12,6 |
40 |
650 |
0,256 |
|||||
|
8 |
5/16” |
00 |
8,1 |
12,8 |
± 0,3 |
20 |
180 |
30 |
0,212 |
|
01 |
14,5 |
32 |
280 |
0,262 |
|||||
|
220 |
|||||||||
|
02 |
16,0 |
50 |
350 |
0,322 |
|||||
|
10 |
3/8” |
00 |
10,0 |
16,0 |
± 0,3 |
25 |
220 |
30 |
0,294 |
|
01 |
17,6 |
38 |
220 |
0,362 |
|||||
|
260 |
|||||||||
|
02 |
19,1 |
60 |
400 |
0,432 |
|||||
|
12 |
1/2” |
00 |
12,1 |
18,7 |
± 0,3 |
30 |
250 |
30 |
0,373 |
|
01 |
20,4 |
45 |
200 |
0,590 |
|||||
|
300 |
|||||||||
|
02 |
21,9 |
70 |
380 |
0,800 |
|||||
|
16
|
5/8” |
00 |
16,2 |
24,4 |
± 0,3 |
40 |
300 |
20 |
0,583 |
|
01 |
26,3 |
58 |
190 |
0,866 |
|||||
|
600 |
|||||||||
|
02 |
28,4 |
90 |
250 |
1,150 |
|||||
|
20
|
3/4” |
00 |
20,5 |
26,5 |
± 0,3 |
50 |
125 |
15 |
0,810 |
|
01 |
27 |
52 |
150 |
1,050 |
|||||
|
125 |
|||||||||
|
02 |
28 |
55 |
220 |
1,420 |
|||||
|
25
|
1” |
00 |
25,4 |
31,8 |
± 0,3 |
60 |
150 |
15 |
1,210 |
|
01 |
32,5 |
62 |
120 |
1,320 |
|||||
|
150 |
|||||||||
|
02 |
33,7 |
65 |
220 |
1,740 |
|||||
|
32 |
1 ¼” |
00 |
34,6 |
41,1 |
± 0,3 |
70 |
230 |
10 |
1,090 |
|
01 |
42,0 |
72 |
100 |
2,180 |
|||||
|
230 |
|||||||||
|
02 |
43,0 |
75 |
220 |
2,920 |
|||||
|
40
|
1 ½” |
00 |
40,5 |
49,6 |
± 0,3 |
80 |
240 |
8 |
1,360 |
|
01 |
50,8 |
85 |
90 |
2,990 |
|||||
|
240 |
|||||||||
|
02 |
51,9 |
90 |
170 |
3,840 |
|||||
|
50 |
2” |
00 |
50,7 |
60,2 |
± 0,3 |
100 |
260 |
6 |
2,060 |
|
01 |
61,5 |
105 |
70 |
3,320 |
|||||
|
260 |
|||||||||
|
02 |
62,4 |
110 |
140 |
4,210 |
|||||

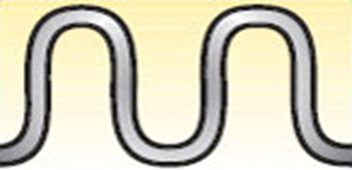

Форма гофры:
- Стандартная гофра
- Шланг высокого давления
ВИДЫ:
- РМ013-00 (без оплетки)
- РМ013-01 (1 слой оплетки)
- РМ013-02 (2 слоя оплётки)
Материал шланга: AISI 316L (стандарт AISI 316. Возможен, другой вариант материала)
Материал оплетки: AISI 304
Температурный режим: от -270 °С… до +600°С (только для шланга)
Рабочее давление: от 6 … до 650 Бар в соответствии с 4-ой категории безопасности, стандартной системы класса давления
В исключительных случаях, при нестандартных параметрах возможно рабочее давление до 1000 Бар.
